Radio hören ohne Strom (Detektorempfang)

Was kaum begreiflich ist: Man kann Radio hören, ohne dass man dafür irgendeine
Stromquelle benötigt. Allein die Energie, welche von der Antenne aufgenommen
wird, reicht dabei aus um starke Sender zu hören. Die Antenne kann dabei aus
einem isoliertem Draht von 15 - 30 Metern Länge bestehen, welche man draussen spannt.
Achtung bei Gewitter, hier muss abgebaut werden !
Natürlich darf man hier nicht zuviel verlangen, man muss mit einem
Kopf - oder Ohrhörer arbeiten.

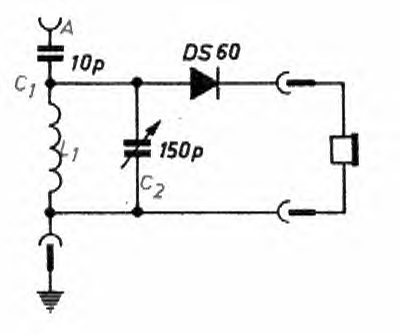

Hier mal eine Schaltung....
Man wickelt eine Spule auf einer leeren Klopapierrolle,
100 Windungen für Mittelwelle, 25 für Kurzwelle.. Als Ohrhörer
muss man einen hochohmigen benutzen, Conrad - Elektronik liefert
die noch. Parallel zur Spule wird der Drehkondensator angeschlossen,
er bildet zusammen mit der Spule den Schwingkreis. Da man den
Drehkondensator verstellen kann, kann man also den Schwingkreis
somit abstimmen. Schwingt dieser auf einer Frequenz, wo ein
Sender arbeitet, so kann man den dann hören.
Die Diode (DS60) richtet das so empfangene hochfrequente Signal
gleich und macht es somit hörbar.
Ich benutze die Dioden OA85 oder AA112, aber auch hier gibt es
laute und leise, man muss sich die guten heraussuchen.
Ein modernes Radio arbeitet übrigens nicht viel anders, es verstärkt
die Signale nur so weit dass man sie deutlich aus dem Lautsprecher
hören kann.
Etwas völlig neues entdeckte ich Anfang des Jahres: den sogenannten
RAHMENDETEKTOREMPFÄNGER. -rechts zu sehen....
(Einfach mal anklicken und durchlesen......denn das lohnt sich echt.)
Ich will den Unterschied mal so erklären: Bei einem normalen
Detektor findet mal im Drehbereich des Drehkondensators
einige Sender, und wenn er dann ganz offen ist sind da viele
Sender durcheinander noch zu hören. Anders ist das beim
Rahmendetektor - da ist alles schön über den gesamten
Bereich verteilt, so ein Gerät hat wirklich tolle Empfangs-
eigenschaften. Zudem benötigt solch ein Gerät KEINE !
zusätzliche Antenne, die große Spule ist die Antenne !
Wenn Ihr Tip´s braucht oder Fragen habt -
mailt mir einfach ! Die Schaltung seht Ihr unten.

Baut´s mal nach und staunt !!

Hier ein sehr einfaches Gerät, Schaltung wie oben, jedoch ohne Drehkondensator.
Den Sender stellt man durch verschieben des Ferritstabes in der Spule ein,
dieser Empfänger ist ideal, um die einfachheit des Radiohörens Kindern zu zeigen.
Die Bauweise ist völlig simpel: Man legt einen Streifen Papier um einen Ferritstab, wickelt
dann 110 Windungen (HF-Litze oder Cu Lackdraht) dicht nebeneinander auf. Über eine
Diode (AA112 oder OA85) geht man mit dem Ohrhörer an die Spule.
An dem Punkt, wo Diode und Spule verbunden sind, legt man die Antenne an.
Das kann ein Draht von 10-30 Metern Länge sein, oder eine nicht geerdete Dachrinne.
An das andere Ende der Spule kommt die Erdung. (Wasserhahn oder Heizung, NIEMALS
die Erdleitung aus der Steckdose verwenden !! )
Verschiebt man nun den Ferritstab in der Spule, kann man 2-3 verschiedene Radiosender
empfangen.  Auch hier kann man noch zusätzlich experimentieren: z.B. eine Ankopplungsspule
(15 Windungen) auf die schon vorhandene Spule wickeln, und daran die Antenne und Erde
anschließen.

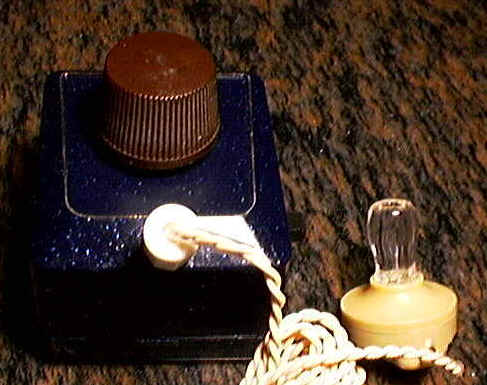

Das ganze kann man dann noch etwas Luxuriöser machen, wie hier, mein Detektorempfänger
für Kurzwellenempfang in der Ringschachtel ( Grundfläche 50 X 45 mm).

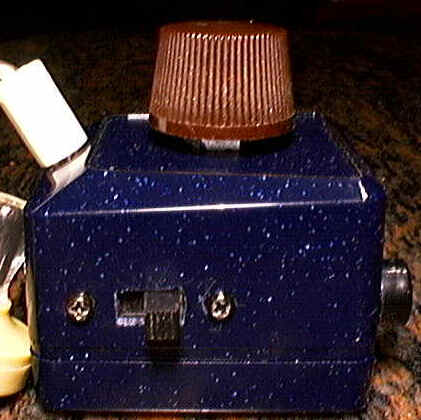

An dem Umschalter kann man zwei verschiedene Kurzwellenbereiche wählen....

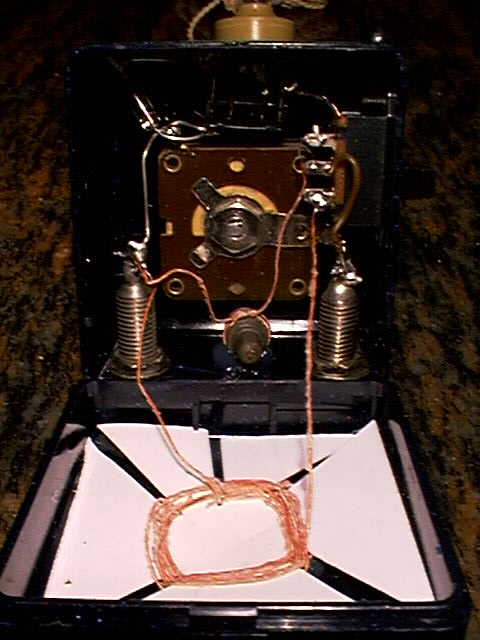

Hier das Innenleben - Gut zu sehen ist der Drehkondensator, darunter
die Spule für KW1, auf Pappe gewickelt die Spule für KW 2.

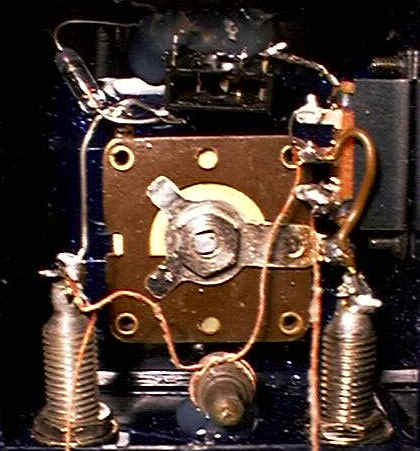

Hier noch mal eine Detailansicht - links oben die AA112 Diode.
