Radio mit MK484 IC

Das IC MK484 wurde für billig - Mittelwellenradios entwickelt, in den 70-er Jahren.
Dennoch leistet es gute Dienste, bei nur 1,5 V Betriebsspannung kann man laut
einige Sender hören. Erhältlich ist dieses IC heute noch bei Conrad Elektronik.
Hier die Schaltung, die Spule hat 70 Windungen auf einer leeren Klopapierrolle,
darauf eine Ankoppelspule mit 50 Windungen. Man kann aber auch einen Ferritstab
in die Spule plazieren, das sorgt ebenfalls für guten Empfang.

Im IC befindet sich eine komplette Audionschaltung, welche mittels der Betriebsspannung
eingestellt werden kann. Wenn man nun einen hochohmigen Kristallhörer benutzt schaltet
man einen Trimmer 10K parallel dazu und kann so prima den Arbeitspunkt einstellen.

Abends kann man so mit einem simplen Empfänger ca. 8 Sender laut hören.

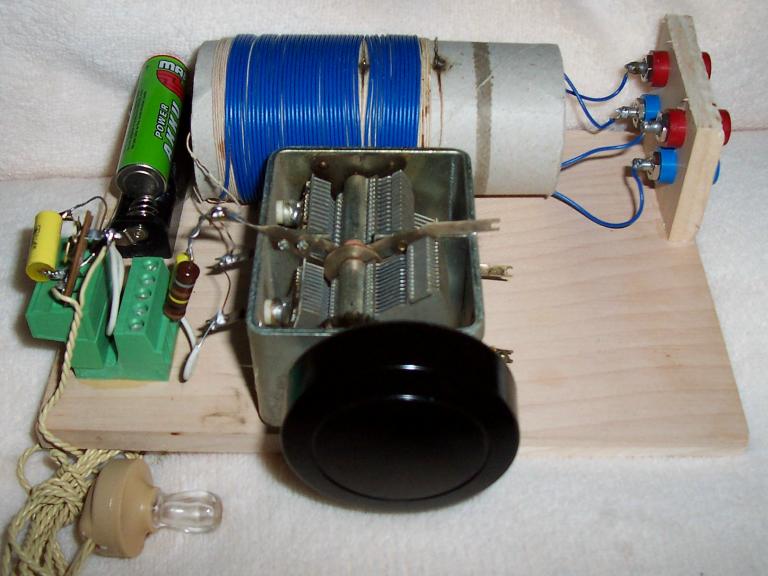

Hier unser MK484 Radio:

Gut ist hier das IC und das besagte Trimmpoti zu sehen.
